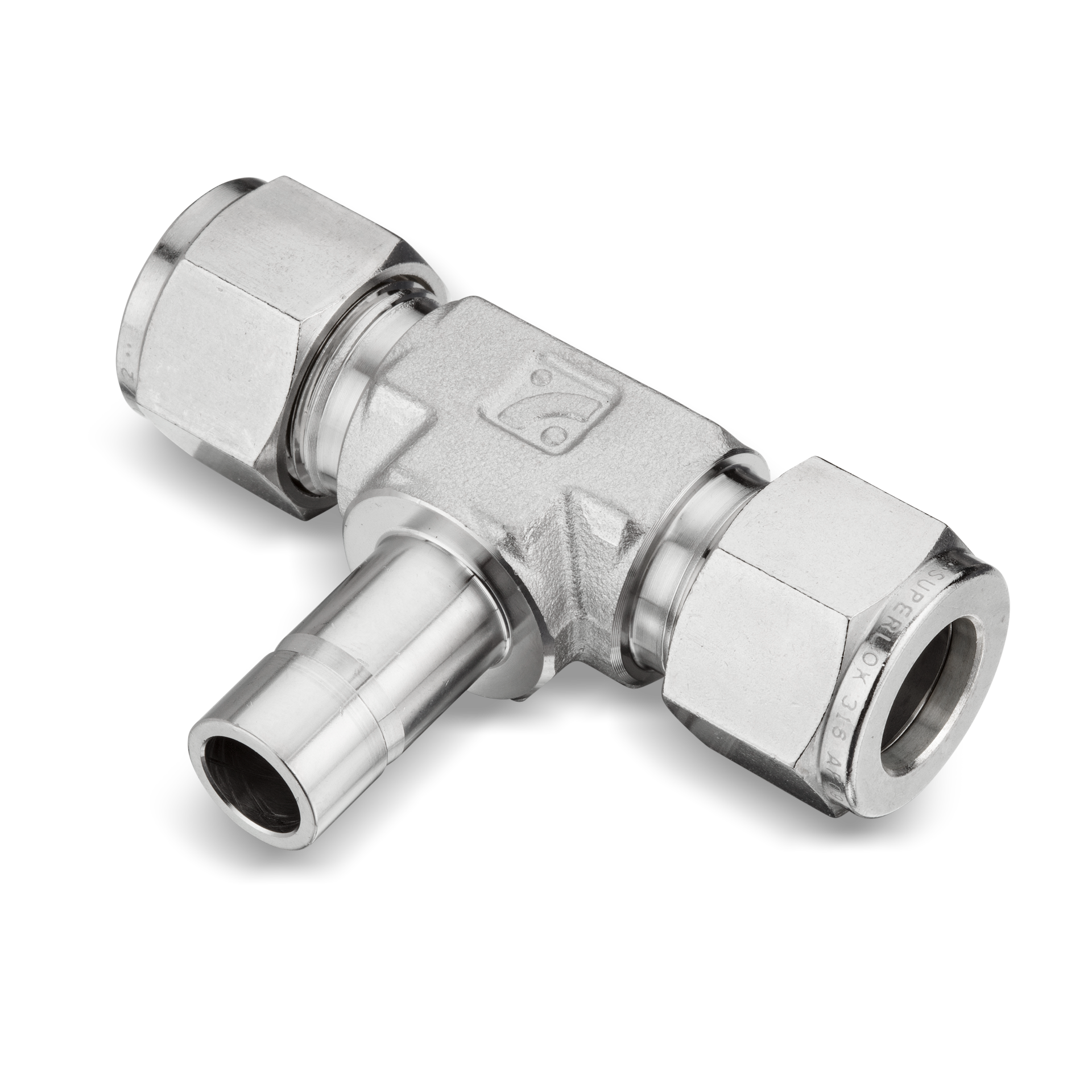

SABT-Tube Stub Branch Tee
Downloads
2 Items in SABT-Tube Stub Branch Tee
side-scroll to see full table
|
|
|
|
| Part# | SABT-6 | SABT-6 |
| Information | ||

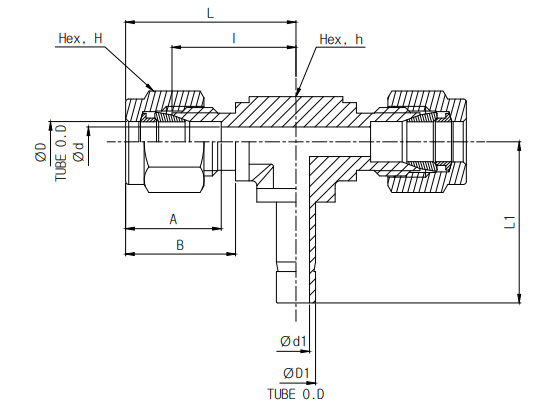

| Dimensions | ||
| Dimension A |
17.0mm
|
17.0mm
|
| Dimension B |
19.4mm
|
19.4mm
|
| Dimension I |
23.9mm
|
23.9mm
|
| Dimension L |
31.4mm
|
31.4mm
|
| Dimension L1 |
29.5mm
|
29.5mm
|
| Tube O.D, ØD |
3/8in
|
3/8in
|
| Tube O.D, ØD1 |
3/8in
|
3/8in
|
| Width Across Flats H |
17.5mm
|
17.5mm
|
| Width Across Flats h |
15.9mm
|
15.9mm
|
| Ød |
7.1mm
|
7.1mm
|
| Ød1 |
6.9mm
|
6.9mm
|
| Tube O.D, ØD | - | - |
| Tube O.D, ØD1 | - | - |
| Specifications | ||
| Body |
A182 F316
|
A182 F316
|
| Ferrule Front |
Stainless Steel 316
|
Stainless Steel 316
|
| Ferrule Back |
Stainless Steel 316
|
Stainless Steel 316
|
| Inch/Metric |
Inch
|
Inch
|
| Material |
316 Stainless Steel
|
316 Stainless Steel
|
| NUT |
A276-316
|
A276-316
|
| Description |
3/8″ O.D. X 3/8″ Tube Stub, Adjustable Branch Tee
|
3/8″ O.D. X 3/8″ Tube Stub, Adjustable Branch Tee
|
